Как снять компоненты газового котла

Общие рекомендации перед началом работы

Перед разборкой котла следует выключить газ на стояке, отключить электричество. Чтобы обезопасить себя от удара током, и затем слить воду. После этого можно приступать к разборке. Необходимо приготовить инструменты, которые могут понадобиться на протяжении всей работы. также подготовить тряпку, убирать воду, пролившуюся на пол.

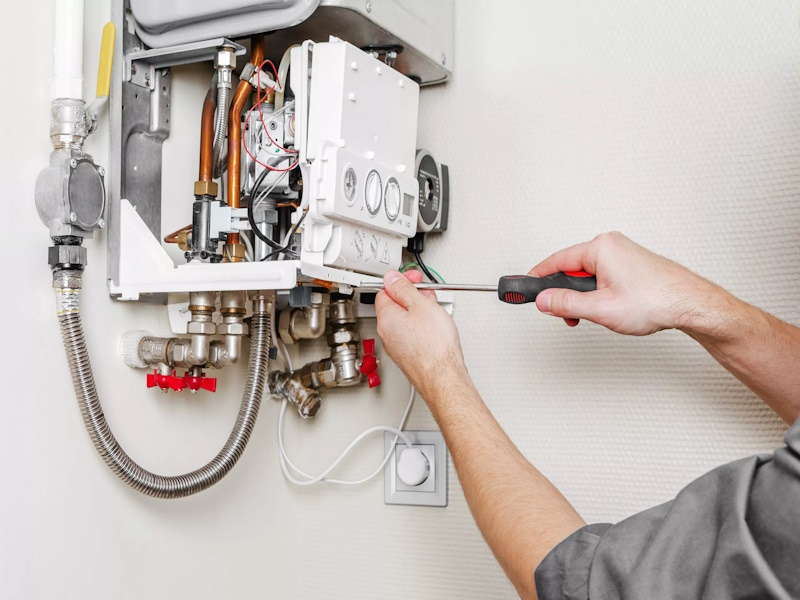

Инструкция по снятию узлов газового котла

Переведите все ручки в положение «выключено». Снимите все, что находится на корпусе – регуляторы, рукоятки. Открутите гайки, соединяющие трубы подачи воды в котел и трубы отопительной системы, второго контура подачи горячей воды в раковину и ванну.

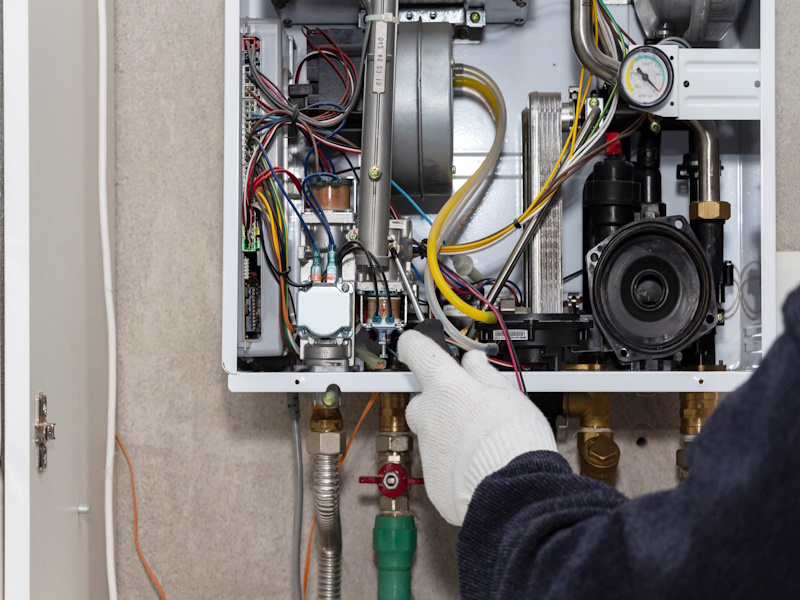

Процесс разборки газового котла

Сначала производятся стандартные действия:

• снимается передняя панель газового оборудования
• откручивается труба подвода газа в котел
• отсоединяется датчик температуры

Устройство отсоединено от газа, и дальнейшая работа связана с демонтажем конкретных узлов.

Как снять автоматику с газового котла

Первой откручивается гайка на трубке подачи газа к основной горелке. На соединении лежит прокладка, ее следует аккуратно снять. Рядом тонкий проводок пьезо-поджига, отсоединяем его от блока автоматики. Откручиваем термопару, провод уходит вверх, термопара подходит к емкости с нагреваемой водой. Затем следует открутить тонкую трубку подачи газа на фитиль.

После этого следует переходить к снятию самого узла – открутить две гайки крепления самого блока автоматики. Винты с прорезью на головке, легко откручиваются плоской отверткой. Вынимается термобаллон из корпуса котла. Его легко найти по подходящей медной спирали.

Все, автоматика с газового котла снята. Теперь можно ставить новую или подключать оборудование на работу в ручном режиме.

Убрать вентилятор

Вентилятор вытягивает газ с камеры сгорания в вентиляционную трубу или прямо на улицу, зависит от способа установки котла.

Чтобы его снять, надо открутить шурупы и снять крышку с камеры сгорания. После этого открыть саму камеру и снять вентилятор в следующей последовательности:

1. Слева от корпуса есть шурупы, их следует открутить простой плоской отверткой.
2. Справа на вентиляторе лежат провода – отсоедините.
3. Отделите патрубок турбины от шланга.

Корпус вентилятора больше ничего не держит, и он свободно вынимается.

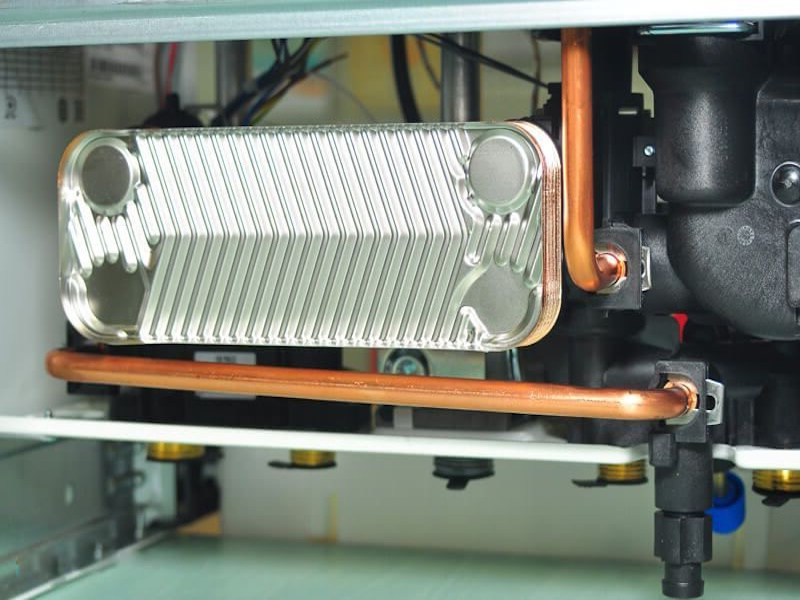

Демонтировать вторичный теплообменник

На теплообменнике обычно два болта. Открутить их можно через отверстия в нижней части корпуса крестовой отверткой. Отсоединяете от воды и вынимаете узел.

При установленном на стене котле – подведенных трубках, попасть в отверстия невозможно. В этом случае пригодится ключ или пассатижи. Головки болтов имеют кроме прорези шестигранную форму.

Вторичный теплообменник двухконторного газового котла

В некоторых моделях котлов теплообменник расположен под задней стенкой и практически не виден при снятой передней стенке. Он крепиться болтами, имеющими головку под биту. Один крепеж можно увидеть правее центра устройства, второй почти возле самой левой стенки. Отсоединив трубки, узел следует поднять вверх вдоль задней стенки и затем достать его наружу.

Отсоединяем газовую горелку

Сначала отсоединяем электрод поджига горелки. Затем по бокам откручиваем от задней стенки по два болта крестовой отверткой. Снимаем вместе с трубкой подвода газа.

Снимаем котел с крепления

Современные модели компактные и часто монтируются на стену, занимая немного места. Газ подается сбоку. Водяные трубы подводятся снизу как на нагрев, так и в систему отопления и второй контур – мойка, ванна, умывальник.

Подготовка к снятию котла с крепления

Когда вода сливается со всей отопительной системы, в самом котле немного остается. Откручивая гайки соединения труб под котел следует подставить ведро и собрать в него остатки воды. Затем демонтировать уже сухой котел:

• Газ перекрыт на трубе. Отсоединить его на вводе в котел.
• Отключить электричество – вытащить поджигатель, отсоединить вентилятор и вытяжку.
• Открутить гайки полностью, отсоединяя все вводы и выводы воды, холодной и горячей.
• Открыть переднюю крышку.
• Снять автоматику, вентилятор, горелку.
• Отсоединить дымоход, отвернуть его в сторону.
• Снять корпус с кронштейнов, забитых в стену.

Перед тем, как снимать котел, необходимо подготовить место, куда его можно положить. Это деревянные брусья, поддон, большую тряпку. Главное, чтобы корпус оборудования не поцарапал пол и стены, а сама задняя стенка не погнулась.

Узлы можно и не снимать, если облегчение корпуса не требуется и котел хватит сил снять в собранном виде. Достаточно только все слить и отсоединить.

Убираем дымоход

Одноконтурный дымоход имеет одну трубу, выходящую с котла на улицу. Для сбора сажи и мусора имеется отводок.

Трубу следует отсоединить от котла. На старых напольных моделях она крепится защелками. Затем ее поднимают вверх и поворачивают в сторону. Снимают всю конструкцию вентиляции вместе с накопителем, рассоединив на стыке с выведенной наружу трубой.

Современные системы вентиляции имеют герметичное соединение с котлом. Отсоединяя снаружи трубу, следует аккуратно убрать уплотнительную прокладку. Затем повернуть трубу м вытащить ее из системы вентиляции, убрав уплотнение.

Дымоход настенного газового котла

Коаксиальный дымоход более сложный, состоит из внутренней трубы, по которой выходит сгоревший газ, копоть, сажа. Между его наружной стенкой и внутренней большой трубы поступает воздух.

Демонтаж начинается со снятия большой наружной трубы. Она состоит из частей и легко разбирается. Отделив внутренний дымоход от крышки котла, через освободившийся конец снимаются элементы наружной трубы.

На наружном конце обычно установлен вентилятор и механический фильтр, очищающий забираемый с улицы воздух. Их надо отсоединить.

Когда наружная труба демонтирована, снимается внутренняя и очищается от продуктов горения.

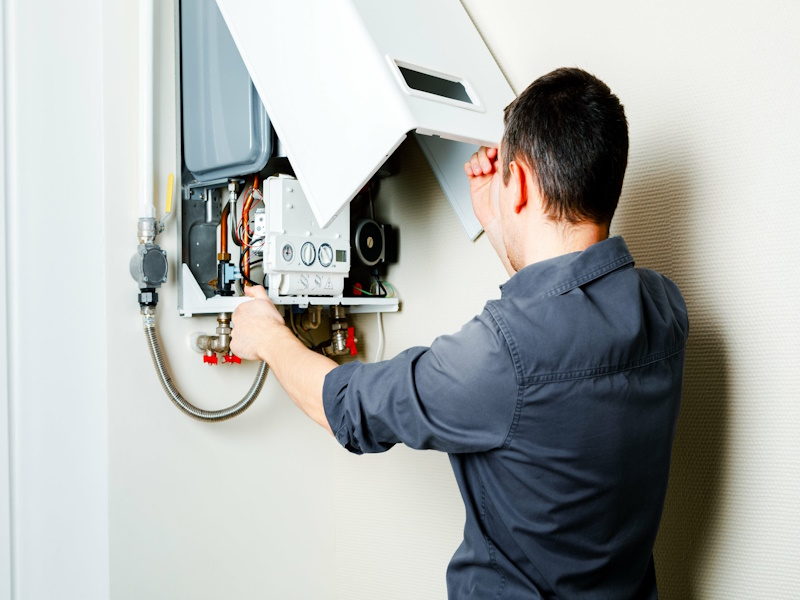

Снимаем крышку с котла

Передняя крышка настенного котла держится на своеобразных крючках в верхней части и зафиксирована снизу двумя болтами. Откручиваем крепеж и поднимает слегка крышку вверх, тянем ее на себя. Сняв с фиксаторов вверху, убираем в сторону.

Доступ к горелке закрывает пластина, которая крепится справа винтами и открывается как дверца.

Снимаем датчик протока

Датчик протока – небольшое устройство отвечает за то, что автоматика видит открытый кран и включает нагрев второго контура в теплый период времени, когда отопление не работает.

Чтобы снять аквасенсор, следует отсоединить его от сети, перекрыть холодную воду на трубе. Перекрыть торцевым шестигранником подачу холодной воды на прибор и открутить гайки, отсоединить трубы под горячую воду.

Затем отсоединить кран – тройник с разводом труб. Отсоединяется шланг ниже датчика, он остается на резиновой трубке. Откручивается узкая контргайка, и с помощью ключа на 13 снимается трубка.

Вниз идет тонкая трубочка на кран подпитки, соединяющая ее с толстой трубкой гайка откручивается. Затем разжимается скоба, крепящая датчик к стенке котла, и устройство снимается.

Датчик за счет резиновой прокладки плотно сидит на трубке. Поэтому его снимают слегка поворачиваться вправо-влево.

Отключаем насос газового устройства

Насос подачи газа стоит в нижней части котла. Его демонтаж:

1. Выкрутить снизу шуруп, который фиксирует его к нижней перегородке корпуса.
2. Наклонить переднюю часть насоса вперед, отсоединить провод двигателя.
3. Справа сбоку вытащить фиксирующую скобу, удерживающую сам насос на ребре корпуса.
4. Убрать снизу переходник «американку» - под забор воздуха.
5. Снимается скоба сверху и отсоединяется трубка, ведущая в зону горения.
6. Слева снимается скоба и удаляется датчик.
7. Теперь слегка поддевая насос, отодвинуть корпус.
8. Освободившуюся сзади небольшую скобу также снять.

Теперь корпус газового насоса полностью свободен и его можно вынимать из котла.

Убираем предохранительный клапан

Если смотреть спереди, то сложно понять, как снять предохранительный клапан. На самом деле нет ничего сложного, надо открутить винтик с головкой под шестигранник, расположенный снизу.

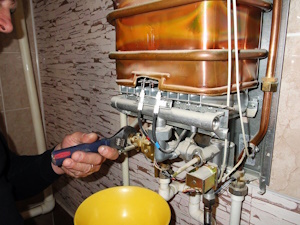

Снимаем теплообменник

Чтобы промыть теплообменник, его обязательно надо снимать.

1. Снять переднюю крышку котла
2. Снять крышку теплообменника
3. Открутить винты, фиксирующие камеру горелку и крышку
4. Открутить 4 винта по углам теплообменника, которые крепят его к корпусу котла
5. Снять крепежи с боковых труб котла в виде скоб. Отсоединяем их.
6. Сзади фиксатор-штырек позади
7. Сдернуть теплообменник вверх
8. Открутить сверху фиксирующий винт
9. Отсоединить провод питания и заземление
10. Снять корпус вытяжного вентилятора

Теплообменник освобожден и его плавно можно снять. Нельзя стучать жесткими предметами, только деревянными мягкими инструментами.

Демонтируем турбину

К демонтажу турбины надо подготовиться. Для этого следует открыть крышку самой камеры сгорания, она закреплены шурупами. Точно также зафиксирована на месте и сама камера, ее надо открыть. Затем можно приступить к демонтажу самой турбины:

1. Слева от турбины расположен шуруп, его следует открутить
2. Отключить контакты электропитания, они находятся справа
3. Отсоединить от турбины шланг
4. Все, узел свободен, можно его вытаскивать наружу

Заключение

Существует принятые законодательно нормы безопасности при эксплуатации газового бытового оборудования. Они запрещают самостоятельно устанавливать котлы, колонки, печки даже в соответствии с проектом, разработанным и утвержденным ГорГазом и другими официальными организациями.

Снятие узлов газового котла

Разбирать газовые приборы самостоятельно нельзя. Для этого надо приглашать специалиста, имеющего разрешение на проведение ремонта и переустановки газового оборудования. Даже просто почистить вытяжку, дымоход, необходимы навыки работы с газовой оснасткой.

Помните о мерах безопасности при решении самостоятельно что-то снять, почистить, поменять.
