Как подключить стабилизатор напряжения для газового котла?
Энергозависимый газовый котёл – это устройство, для работы которого необходимо подсоединение к электроснабжению. Система автоматики данного прибора нуждается в качественном электрическом питании, потому как от этого зависит эффективность работы и общий срок эксплуатации оборудования. Чтобы решить проблемы с электроснабжением, можно установить стабилизатор напряжения. Далее будут рассмотрены особенности процесса, а также пойдёт речь о том, как подключить котёл к стабилизатору напряжения, какие могут возникнуть ошибки, мешающие правильному и полноценному функционированию устройства. Следует более подробно ознакомиться с пошаговой инструкцией и полезными рекомендациями по подключению стабилизатора к котлу.
Как грамотно подключить стабилизатор к котлу?
При подсоединении стабилизатора к энергозависимому газовому котлу потребуется выполнять ряд действий, с которыми справится каждый человек. Следует поэтапно рассмотреть данную процедуру, а затем следовать инструкции.
1 этап: Поиск подходящего места для монтажа стабилизатора
Перед подключением стабилизатора напряжения потребуется подобрать подходящее место размещения. Его правильный подбор будет влиять на безопасность и срок службы всей электрической системы.
Важно выбрать непыльное помещение, которое также будет отвечать данным условиям:
- температурный показатель воздуха не ниже +5 и не выше +40 градусов;
- уровень влажности – до 80% (при этом в помещении не должен образовываться конденсат).
Следует обязательно наладить систему вентиляции в выбранном помещении для отвода производимого тепла. Стабилизатор потребуется разместить так, чтобы потоки воздуха могли беспрепятственно циркулировать вокруг корпуса и через вентиляционные отверстия. Следует убедиться в том, что устройство не будет греться от работы отопительной системы, а также от поверхности котла.
2 этап: Заземление котла
Прежде чем подключить стабилизатор к котлу, необходимо удостовериться в том, что у электрической сети есть система заземления. Важно, чтобы был специальный PE-проводник.
Газовый прибор нуждается в заземлении, потому как на его поверхностях, выполненных из металла, формируются статические заряды. Они способны нанести вред системе контроля и управления. Котёл будет нуждаться в обычной системе заземления, которой оборудовано большинство квартир, а также частных домов.
3 этап: Подсоединение оборудования к сети и последующий запуск
Стоит подробнее ознакомиться со схемой подключения стабилизатора напряжения к сети, а также с подсоединением газового котла к стабилизатору.
|
Действие |
Описание |
|
Подключение стабилизатора к электрической сети |
Для начала необходимо подключить стабилизатор к входной электрической сети. Это осуществляется одним из 2-х способов с учётом модели прибора.
Когда в стабилизаторе предусмотрен второй вариант подсоединения, потребуется корректно соединить следующие проводники, а именно: фазный, защитный и нейтральный. В данном случае установка прибора будет осуществляться лишь после того, как сеть будет обесточена. Важно до подключения удостовериться в том, что переключатель находится в позиции «Выкл.». |
|
Порядок подсоединения газового котла к стабилизатору |
Отдельно потребуется рассмотреть, как подключить стабилизатор к газовому котлу. Сделать это удастся одним из двух способов:
Когда у котла есть евровилка, а у стабилизатора присутствует евророзетка, не приходится долго разбираться с тем, как подключить стабилизатор к котлу. Другое дело, если отсутствует совместимость разъёмов для подсоединения. Как вариант, можно поставить на шнур газового котла евровилку или убрать её, если у стабилизатора присутствуют исключительно клеммные контакты. Важный момент! Когда подсоединение выполняется через клеммную колодку, нужно все провода подключать, ориентируясь на их маркировку, а также не забывать плотно затягивать их в клеммах. Учтите! Если котёл фазозависимый, то нужно обязательно соблюдать фазность подсоединения, даже если будет использована евровилка. Существуют стабилизаторы, которые уведомляют человека о неверной фазировке. |
|
Запуск |
Разобравшись с тем, как подключить стабилизатор напряжения к газовому котлу, можно переходить непосредственно к запуску оборудования. Для начала нужно перевести кнопку на стабилизаторе в позицию «On», а потом активировать котёл. Важно, чтобы при работе оборудования не возникало странных звуков, а также уведомлений об ошибках. |
Как подключить инверторные стабилизаторы «Штиль» к газовому котлу?
«Штиль» - отечественный производитель систем электрического питания, который предлагает внушительное количество различных инверторных стабилизаторов напряжения нового поколения. Они часто используются для энергозависимых котлов, а также иных отопительных приборов. У данных устройств показатель входной мощности находится в диапазоне от 0,35 до 3,5 кВА. Такие приборы необходимо ставить на стену.
Данные приспособления функционируют по бестрансформаторной технологии двойного преобразования энергии. По этой причине выходное напряжение имеет отличные характеристики, и оно не будет зависеть от качества входного.
Можно выделить различные достоинства инверторных устройств «Штиль»:
- моментально стабилизируют выраженные всплески и просадки напряжения (за 0 мс);
- функционируют в пределах 90-310 В;
- питают нагрузку напряжением с совершенной синусоидальной формой, которая не зависит от формы поступающего напряжения;
- максимально точно корректируют напряжение сети (допустимо отклонение в пределах 2%);
- газовый котел не прекращает работать, даже если наблюдаются непродолжительные обрывы электрического питания (до 200 мс).
У приборов «Штиль» есть многоуровневая система защиты, которая предотвращает перегрузку, перегрев и короткое замыкание. Также оборудование будет защищено от аварийных ситуаций в сети. Устройства смогут самостоятельно вернуться к работе, как только будет устранена причина, вызвавшая активацию защиты.
Полезные советы по подключению стабилизаторов «Штиль» к котлу
Стоит подробнее рассмотреть вопрос, как правильно подключить котёл к стабилизатору «Штиль». На данный момент эти устройства быстро набирают популярность, что можно объяснить их отличными рабочими параметрами и надёжностью, а также длительным периодом эксплуатации. Данные модели отлично подойдут для защиты наиболее требовательной к качеству электропитания нагрузки в сетях с ощутимыми всплесками и падениями напряжения. При этом у стабилизаторов напряжения есть некоторые особенности, которые имеют прямую связь с подключением к котлу.
Допустим, если использовать инверторное устройство «Штиль» с фазозависимыми видами приборов для отопления, то потребуется позаботиться о заземлении. Это объясняется тем, что сетевые фильтры этих стабилизаторов напряжения будут давать 5 мА утечку на проводник PE. Если PE не был установлен, тогда появится ошибка по датчику ионизации. Следовательно, когда заземления нет, то и рассматриваемые приборы «Штиль» не получится применять с этой нагрузкой. Помимо этого, система заземления защитит людей от воздействия тока, потому что корпус стабилизаторов сделан из металла. Когда оголённый провод прикасается к подобному корпусу без заземления, то прикосновение к прибору для поддержания напряжения или запитанному отопительному котлу приведёт к поражению током.
Эксперты ГК «Штиль» советуют придерживаться данных правил:
- При подключении приборов нельзя путать провода L и N. При неправильной фазировке котёл не получится запустить. Чтобы исправить ситуацию, понадобится повернуть вилку котла к розетке стабилизатора для того, чтобы прибор стал функционировать.

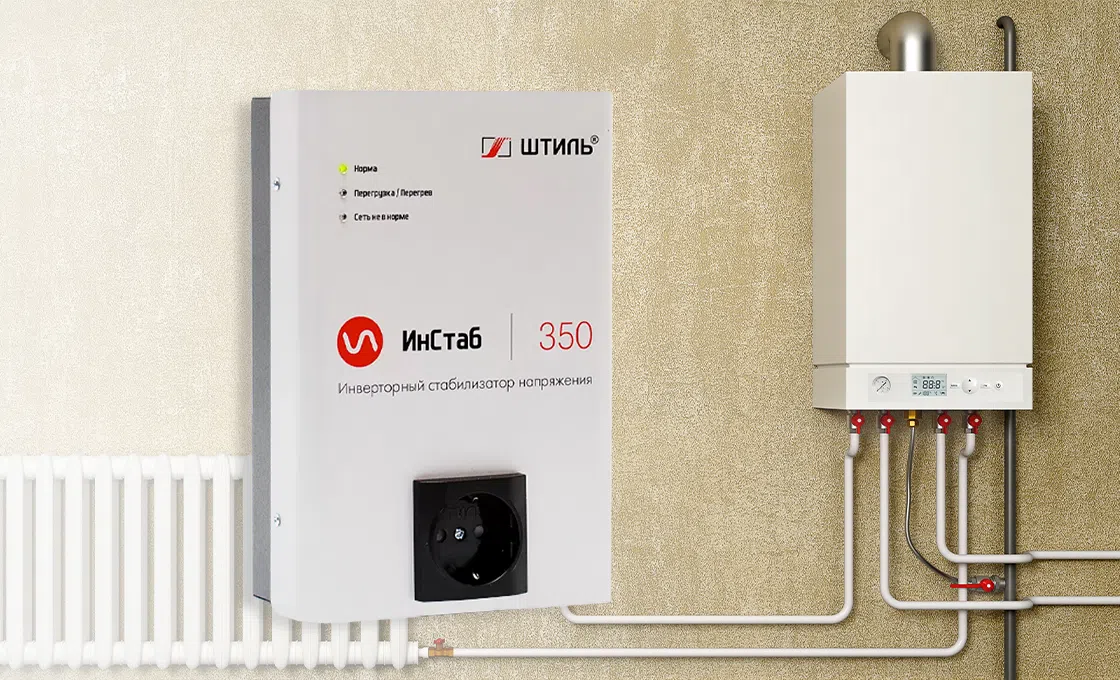

Важный момент! У инверторного стабилизатора IS350 есть особый индикатор «Сеть не в норме». Он станет мерцать, если нарушится фазировка. В такой ситуации нужно будет сменить позицию «евровилки» в розетке. Подобная функция была создана и внедрена для того, чтобы предупредить человека о неправильном подключении стабилизатора к сети, что, следовательно, способно отрицательно повлиять на функции системы отопления. Помимо этого, неподходящая фазировка приводит к сохранению напряжения на нейтрали у стабилизатора, который выключен кнопкой.
Важно! В случае ошибки фазировки при клеммном подсоединении может возникнуть более опасная ситуация. Появляется риск поломки отопительной системы и возникновения короткого замыкания.
- При активации и деактивации стабилизатора нужно следить за тем, чтобы подключенная к нему нагрузка была выключена. Следовательно, тумблер должен находиться в позиции «off».
- Когда помимо газового котла к стабилизатору напряжения требуется подсоединить другие приборы, а выходная мощность даёт возможность это осуществить, то можно использовать обычный двойник. Его подсоединяют к стабилизатору в тех случаях, когда у устройства имеется лишь одна розетка.
- Инверторные стабилизаторы допускается устанавливать вблизи газового котла – дистанция от корпуса должна составлять от 10 см.
- При установке важно удостовериться в том, что стена сможет выдержать вес располагаемого прибора.
При подключении устройства необходимо обязательно ориентироваться на его особенности, так как они есть у каждой модели. В таком случае удастся избежать различных неприятных ситуаций.
Подключение котла к генератору через стабилизатор
Можно отдельно рассмотреть подключение котла к генератору через стабилизатор. Схема стандартная, поэтому каждый легко разберётся в том, как ее выполнить. Однако потребуется действовать по инструкции.
Порядок действий следующий:
- Нужно удостовериться в том, что устройства в связке подходят друг к другу по мощностному параметру.
- Далее следует осуществить заземление приборов через общую шину.
- Следующий шаг – это соединение стабилизирующего прибора с генератором одним из двух способов. Например, можно использовать евровилку, которую вставляют в розетку, расположенную на корпусе прибора. Её применяют для моделей, у которых мощность не превышает 2 кВт. Также есть клеммный терминал, который используется для моделей с мощностью более 2,5 кВт.
- Теперь можно подсоединить отопительное оборудование к стабилизатору через розетку, если на корпусе присутствуют необходимые разъёмы.
Когда у устройства на выходе исключительно клеммный терминал, то нагрузку получится запитать через провод или от клеммы стабилизирующего прибора вывести на неё нужную группу розеток.
