Устройство дымохода для газового котла: материалы, требования и этапы монтажа

Требования к дымоходам, нюансы монтажа

Монтаж вентиляционной системы и дымохода для газового котла должен проводиться по серьезным требованиям, прописанным в СНиП 2.04.05. Кроме того, требуется учитывать и рекомендации бренда-изготовителя.

В зависимости от раструба котла необходимо выбирать размер канала с небольшим запасом. При этом параметры высоты трубы обязаны быть минимум 5 метров.

В тех комнатах, в которых монтирована стандартная вытяжка, восполнение объема уходящего воздуха осуществляется за счет поступления воздушных масс напрямую с улицы или из смежных комнат. При изготовлении дымохода необходимо использовать негорючие материалы.

Нормы монтажа

Монтажные работы необходимо проводить исключительно специалистами с использованием всех норм и правил. Перечень правил:

• любому тепловому агрегату обязан присваиваться единичный дымоход;
• необходимо обеспечить свободный и абсолютный отвод дыма в атмосферу при помощи корректно выбранной высоты и размера сечения трубы согласно пункту 5.1.1 ВДПО;
• показатель толщины стенки трубы из металла должен быть не больше 2 мм;
• чтобы очистить дымовой канал от сажи, необходимо предусмотреть углубления, размер которых составляет около 250 мм;
• монтируя трубу дымовых каналов допустимо добавлять не более трех поворотов, при этом закругление поворотов должно быть приравнено диаметру трубы;
• вытяжную трубу и дымоход для газового оборудования необходимо монтировать выше конька крыши. При монтаже с плоской кровлей – до 50 см;
• трубы из металла должны производиться из легированной стали с высоким качеством покрытия, антикоррозийным эффектом.

Виды дымоходов

Изготовление труб может производиться из различных материалов. Предлагаем разобраться в них подробнее.

Кирпичный

Традиционные дымоотводы кирпичного типа остаются востребованными и популярными, несмотря на наличие недостатков и проблем с тепловыми показателями. Подобные дымоходы отвечают всем установленным санитарным требованиям, в числе которых:

• изготовление трубы из кирпича шамотного типа;
• для создания стенок применять смеси глины или особого клея;
• для повышения качества тяги труба дымоотвода должна находиться выше конька крыши;
• герметичность благодаря качественной кладке;
• во внутреннем отверстии предусмотрено отклонение не больше чем в 3 мм на 1 метр;
• имеется дефлектор для протекции от лишней влаги во время осадков.

Кроме того, дымоход способен иметь моноконструкцию. Учитывая низкие теплотехнические показатели, ремонт таких дымоходов необходимо проводить каждые 5-7 лет.

Оцинкованная труба

Конструкция типа «сэндвич» на сегодняшний день считается наиболее эффективным решением из всех устройств для оформления дымохода. Существенным преимуществом такого устройства считается износоустойчивость. Несмотря на агрессивную среду или механические воздействия дымоходы остаются долговечными.

Изделие включает в себя две трубы, размеры которых отличаются. Одна труба вставлена во вторую. В качестве наполнителя чаще всего в такой конструкции используется вата из базальта.

Коаксиальный дымоход

Сегодня в газовом оборудовании применяются камеры сгорания закрытой классификации. Именно при помощи коаксиальной трубы происходит поступление свежего кислорода и отвод отработанного воздуха, дымовых масс. Подобное устройство считается оригинальным и начало распространяться не так давно. Однако, оно уже завоевало популярность.

Нестандартность конструкции подчеркивается поступлением воздушных масс по трубе, по которой выводится дым. Таким образом, при помощи одной трубы можно выполнить две опции, учитывая нюансы оборудования.

Существенным отличием считается расположение труб. Меньшая из них находится в трубе большего диаметра. Размер труб подбирается таким образом, чтобы они не соприкасались друг с другом.

Несмотря на это, в устройстве наблюдается наличие перемычек, которые расположены по всей длине трубы. При этом сама конструкция является жестким компонентом системы. По внутренней трубе отходит дым, а по наружной – поступает свежий воздух в оборудование.

Учитывая воздухообмен с разным температурным режимом, образуется тяга. Она приводит в движение воздух. Во время функционирования котла воздух в помещении не используется. Поэтому подобная конструкция обеспечивает оптимальный микроклимат в комнате.

Керамический

Дымоход керамического типа считается сборной конструкцией. В нее входит:

• канал для дымоотвода, выполненный из керамики;
• утепляющая прослойка, в некоторых случаях – воздушное пространство;
• поверхность из керамзитобетона.

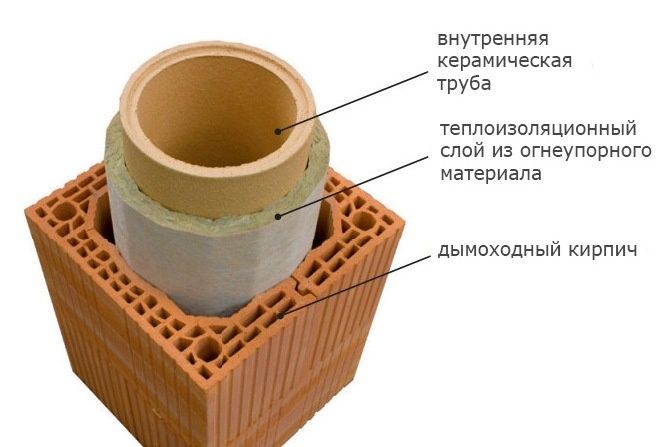

Подобное сложное устройство имеет несколько объяснений. Дымоходная труба очень хрупкая, поэтому ее нельзя оставить без защиты. Кроме того, керамический материал имеет повышенные показатели теплопроводности, поэтому ее необходимо качественно изолировать. Труба, располагающаяся внутри, имеет гладкую поверхность. А наружная труба может быть шероховатая. Основное условие – чтобы покрытие не влияло на целостность конструкции.

Как правило, подобные дымоходы производятся в длину от 35 см до 1 метра. Все зависит от стандартных параметров у производителя. Соединение двух труб производится с использованием специального замка – с одной стороны труба становится тоньше, в то время как внутренняя труба расширяется.

Наружная поверхность из керамзитобетона производится в виде квадратной формы, имеющей круглое отверстие. Кроме того, в подобной конструкции имеется зона для размещения утепляющего слоя. Используя перемычки из металла, слой утеплителя фиксируется внутри. Они крепятся и на наружной поверхности, обеспечивая качественную фиксацию для самой трубы.

Нержавеющая сталь

Дымоход из стали для газового котла считается гораздо надежнее, нежели дымоход из кирпича. Таким устройствам не страшна коррозия или перепады температурных режимов, повышенные показатели влажности, агрессивные реагенты.

Трубы из нержавеющего материала имеют перечень преимуществ:

• продолжительный срок использования;
• большой функционал;
• сравнительно небольшая цена;
• повышенная прочность;
• возможность установки конструкции любой сложности.

Дымоходы из нержавеющей стали собираются из отдельных модулей. Благодаря этому можно заменить сегмент, который вышел из строя. Установка дымохода производится при помощи особых отводов для гармоничной комбинации с крышей.

Основные ошибки при выборе газохода для газового котла

Самыми распространенными ошибками во время монтажа трубы для газового оборудования в частном сооружении считаются:

• некорректно подобранная высота и диаметр трубы;
• нехватка материала для теплоизоляции во время монтажа внешней части дымохода, в переходном отверстии;
• несоблюдение правил пожарной безопасности;
• вывод трубы для отвода газа в шахту канала из кирпича без гильзования – отверстие будет слишком быстро разрушаться;
• установка дымоходов из стали, которая не соответствует параметрам защиты от агрессивного воздействия, высоких температур.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Установка дымохода разделяется на следующие этапы: подготовительные работы, сама установка, подключение и запуск. Если это требуется, проводится отладка нового оборудования.

Общие требования

Объединяя несколько конструкций теплогенерации, каждая должна иметь персональный дымоход. Существует исключение в виде врезки к единому колодцу для отвода дыма, однако для этого необходимо соблюдать разницу в показателях высоты.

Сперва необходимо создать проект для уточнения характеристик дымохода – они основываются на тех рекомендациях, которые предлагают бренды-изготовители.

Как только расчетный результат будет проведен, необходимо соблюдать во время установки сечение трубы – оно должно быть не меньше, чем сечение патрубка для выхода. Учитывая нормы пожарной безопасности, стартовая скорость потока газа должна быть в диапазоне от 6 до 10 м/с.

Этапы установки

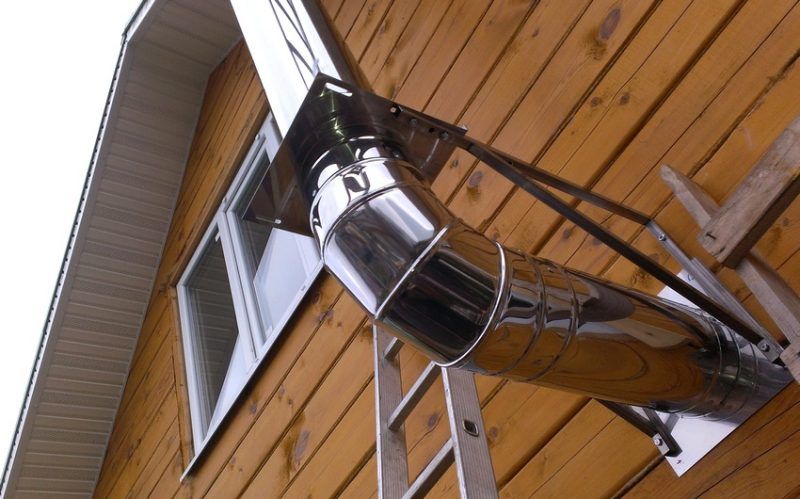

Дымоходы для газовых конструкций должны устанавливаться с внешней стороны в виде приставной системы. Также можно установить дымоход и внутри помещения. Максимально простым методом считается установка наружного дымохода.

Для монтажа дымохода у котла настенного типа необходимо соблюдать следующий алгоритм:

• вырезать отверстие в стене, после чего ввести в отверстие часть трубы;
• оформить стояк вертикального типа;
• провести уплотнение соединения при помощи смеси с огнеупорными характеристиками;
• зафиксировать элементы настенными кронштейнами;
• установить предохраняющий зонт, который защитит конструкцию от осадков;
• нанести покрытие с антикоррозийным эффектом – применимо для металлических труб.

В том случае, если монтаж будет проведен корректно, дымоход будет иметь отличные показатели водонепроницаемости, обеспечит оптимальную тягу, а сажа внутри дымохода не будет накапливаться. Проводя установку при помощи специалистов, можно существенно снизить расходы на обслуживание всей системы.

Если необходимо обустроить проем под дымоход непосредственно в крыше, используются особые короба с оформлением фартука. На подобную конструкцию будут воздействовать такие факторы:

• материал производства трубы;
• оформление трубы с наружной стороны;
• классификация кровельного покрытия.

Существенным нюансом, который способен влиять на подбор установки, считается температурный режим газа, который будет переходить по системе. Согласно нормативам, расстояние между самой дымоходной трубой и материалами горения обязано быть минимум 15 см. Эксперты отмечают, что совершенной системой считается конструкция с сегментными элементами. При этом она должна собираться в единую при помощи холодного формирования.

Подключение керамического дымохода

Дымоходы из керамики считаются практически вечными. Однако керамика – материал достаточно хрупкий. Именно поэтому важно проводить правильную стыковку всех элементов конструкции.

Можно выполнять подключение двумя методами:

• по дыму – труба из металла размещается внутри керамической. При этом необходимо учитывать разницу в диаметрах трубы – внешняя должна быть больше. Учитывая показатели теплового расширения материала у металлической трубы, стоит помнить, что при нагреве она может разорвать керамику, если неправильно рассчитать диаметр;
• по конденсату – труба из металла надевается на керамическую.
• В обоих случаях эксперты применяют особые переходники. Они оснащены с одной зоны прокладкой для соприкосновения с трубой из металла, а другой частью соприкасаются с дымоходом из керамики.

Необходимо проводить стыковку через трубу с одной стенкой. Такая установка будет отличаться лучшим коэффициентом отдачи тепла. При этом дым, проходя через эту трубу, успевает остывать. Таким образом, можно продлить срок эксплуатации конструкции.

Заключение

ВДПО устанавливает строгие требования к дымоходам для газовых установок. Именно поэтому монтажом обязаны заниматься исключительно специализированные бригады для продления срока эксплуатации и обеспечения безопасного использования системы.
